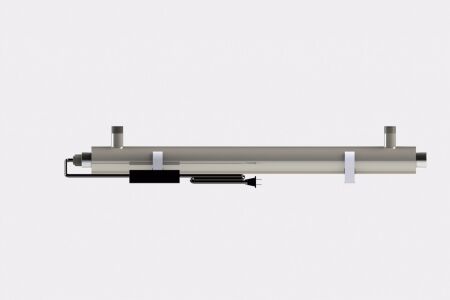

管道式小流量紫外线消毒器

———

流量: 0.056-5m³/h 口径: 3/8/寸—1寸 功率: 4W-75W 外壳材质: 加厚304不锈钢材质 加工工艺: 全自动焊接 清洗环: 卫生级螺旋状清洗环 消毒方式: 紫外线消毒 石英套管: 高透光率(UVT) 电子镇流器: 电子预热启动型/瞬间高压启动型 密封圈: 食品级透明硅胶 紫外线辐照强度感应器: 有 套管清洗系统: 人工/全自动二中清洗系统

→产品详情

【产品特点】

  1.外壳材质:不锈钢反应腔体采用进口加厚壁厚304不锈钢材质,材质有保障。

  2.加工工艺:经全自动焊接而成,所有垭口经冲拔拉伸后焊接平滑无死角,内外抛光高亮度腔体增加紫外线辐射强度,增强杀菌效果。加厚腔体设计,承压可达0.8Mpa,出厂严格的气压水压测试,完全杜绝漏水现象。

  3.独立研发的卫生级螺旋状清洗环,严密包裹套管,清洗彻底,无污染,适合洁净水质的要求。

   4.紫外线灯管,本公司所用灯管采用世界上高品质的低压高强紫外线灯管,安装于反应器内的石英套管中,与水流方向平行,灯管的有效工作寿命不低于9000小时,产生的254nm紫外线输出,配套高效率电子镇流器进一步增强了整套杀菌器寿命及效果,整套杀菌率高达99.99%。

    5.石英套管:消毒器采用高透光率(UVT)的石英套管,石英管透光率大于90%,分单端开口与双端开口2种。优良的紫外线穿透率,保证高强度的紫外线输出。

    6.电子镇流器:镇流器是整个系统的核心部件,本公司采用电子预热启动型,瞬间高压启动型镇流器,其突出优势是镇流器的稳定可靠性高。

    7.密封圈:采用食品级透明硅胶,专用模具制成的梯形结构,取代了O型圈,杜绝安装不到位引起的漏水问题。

     8.紫外线辐照强度感应器/紫外线辐照强度监控仪:紫外线辐照强度感应器能在线实时监测紫外线消毒系统的输出强度,并输出0-5V或4-20mA表现混信号,提供给监控仪使用。紫外线辐照强度监控仪接受感应器提供的信号,可以根据要求设定辐照强度的报警值及灯管的使用寿命。实时对系统进行监控以保证设备的正常运行。

     9.套管清洗系统:拥有可选择人工或全自动2中清洗系统。每一种可在线清洗,无需停机。石英套管长期与水接触会结垢,必须对其进行有效的清洗。本产品清洗环结构简单、不易老化,清洗环的柔性清洗部件能主动适应石英套管,即使套管安装存在偏差也能保证清洗效果,且不磨损石英套管。



小流量紫外线消毒器

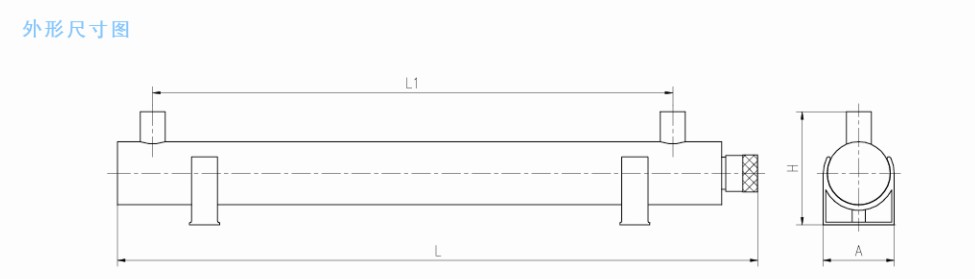

技术参数表
型号流量(m³/h)灯管功率(W)L(mm)L1(mm)A(mm)进出水口
LCW-II-U(SX)-0.50.116320200581/4NPT
LCW-II-U(SX)-10.2411320200581/4NPT
LCW-II-U(SX)-20.51638023058G1/2
LCW-II-U(SX)-61.362562046058G1/2
LCW-II-U(SX)-102.54091075071G1
LCW-II-U(SX)-2257591075071G1-1/2
注:外置式一体化镇流器



消毒方法比较
需考虑的因素液氯消毒二氧化氯臭氧消毒UV-C消毒
需要处理的时间30min<30min5-10min30-60s
投加量(mg/1)2—205—101—330—40
对细菌的灭活效率
对病毒细菌的灭活效率中等偏下中等
水质影响因素受PH、温度影响大受PH、温度影响大受PH影响大、受温度影响小受PH、温度影响小
操作的复杂程度简单到中等中等复杂简单到中等
经济性运行费用中等偏下中等中等偏上中等偏下
投资(小规模到中等规模)中等中等中等偏下
投资(中规模到大规模)中等偏下中等偏下中等偏上
占地面积较小
维护工作量较小
不利影响运输过程中的安全
现场的安全相当大中等中等较小
对鱼类和大的无脊椎动物的毒害有毒有毒
是否存在有毒的副产物可能存在少量
清洗产物的处置
是否增加溶解性固体的含量
有无腐蚀性
高能量消耗

影响紫外线性能及效率的因素

·水温情况             ·水流速度     ·紫外透光率     ·水中悬浮物含量      ·水中颗粒尺寸分布

·消毒器水动力学设计   ·灯管性能     ·灯管排布       ·石英套管结垢系数    ·镇流器性能及灯管的匹配

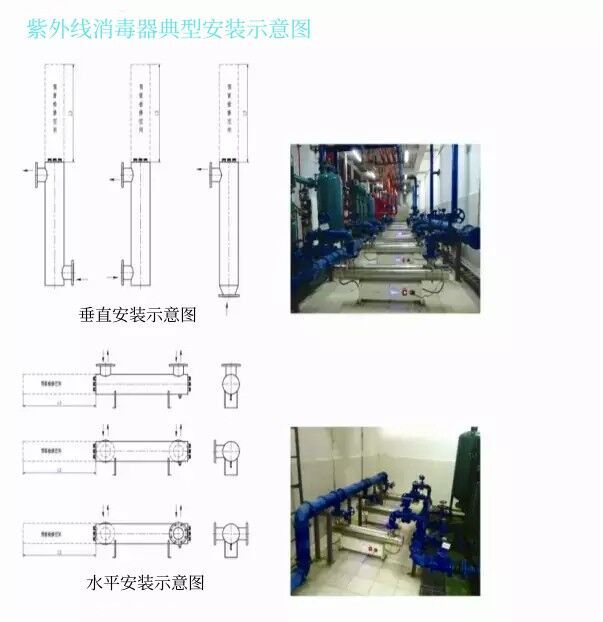

安装使用要求

·紫外线消毒器中的石英套管及紫外线灯管均属贵重易碎品,在运输、安装、使用过程中应避免磕碰。

·紫外线会对眼睛和皮肤造成严重伤害,严禁用肉眼直视裸露的紫外线灯光,检查时必须戴抗紫外线眼睛。

·在需打开外壳对紫外线消毒器进行检修时,应先将电源插头拔下。

·本产品初次使用时,需带水运作5-8分钟,以便清除筒内空气及杂质,并使紫外线灯管达到正常工作状态。从阶段出水不能用作测试样本,亦不能直接饮用。

·在原水水质低于国家饮用水标准时,如色度高于15度、浊度高于5度、含铁量高于0.3mg/L时,需先采用其他方法达到净化标准后,再经良成紫外线消毒器进行处理。

·当细菌总数量超过3000个/ml,大肠杆菌群超过800个/L时,应采用多台紫外线消毒器串联或酌情降低水量,以求达到净化标准。

·安装紫外线净水仪时应增设旁通管路和截止阀,以方便设备维护及检修。

·反应器与用户取水点之间管线距离尽可能减少,以避免后端管网带来的二次污染。

·灯管不能在无水状态下通电。

·严禁频繁开关灯管,以免影响灯管寿命。

·当水的流量大于流量承载范围时,可采用两台以上消毒器以并联方式安装在管路上。

·使用过程中严禁超过额定工作压力,应避免设备构件受到猛烈水流冲击。

·待紫外线消毒器反应器腔内完全充满水体后,再完全打开阀门,避免水锤。
